PCB線路板板打樣要選擇噴錫還是沉金呢?

文章出處:http://m.306sp.com/網責任編輯:恒成和線路板廠作者:恒成和線路板廠人氣:-發表時間:2025-07-02 17:59:00

 在PCB線路板打樣時,選擇噴錫還是沉金工藝,主要取決于您的電路設計復雜度與成本需求。對于元件封裝較大、電路設計簡單的場景,噴錫工藝是性價比之選——它不僅可焊性優異,手工焊接便捷,價格相比沉金更具優勢,且抗氧化能力優于OSP工藝,能滿足消費類電子等常規產品的打樣需求。

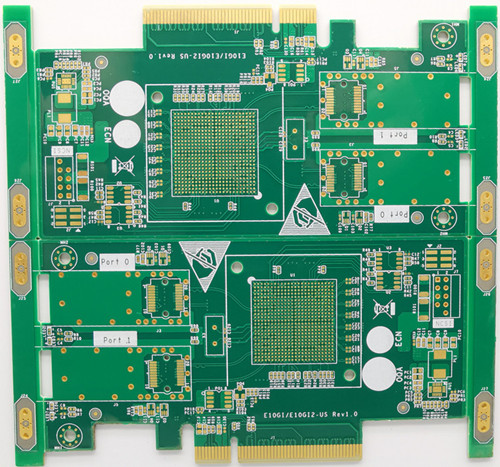

但隨著IC集成度提升,BGA、0402等超小型密腳元件的應用越來越廣泛,此時沉金工藝的優勢便凸顯出來。沉金板通過化學沉積形成平整光亮的鎳金鍍層,能精準適配細間距焊盤的錫膏印制,避免因噴錫表面不平整導致的貼裝偏移或錫珠短路問題,顯著提升SMT回流焊接良率。同時,沉金板抗氧化性強、可長期存放,還支持多次回流焊,尤其適合工控設備、精密儀器等對可靠性要求高的場景。如今沉金工藝成本已大幅優化,與噴錫的價差逐步縮小,綜合品質優勢更值得選擇。

http://m.306sp.com/PCBdianlubanyingban.shtml

恒成和pcb線路板擁有噴錫、沉金全工藝產線,可根據您的元件類型、焊接方式及成本預算提供定制化建議。拿不定主意?立即聯系18681495413,我們的工程師將為您匹配最優打樣方案,讓生產更高效、品質更穩定!
