PCB制版技術-CAM和光繪工藝
PCB制作技術,包含計算機輔助制造處理技術,也即是CAD/CAM,還有光繪技術,光繪工藝的一般流程是:檢查文件一確定工藝參數一CAD文件轉Gerber文件一CAM處理和輸出。

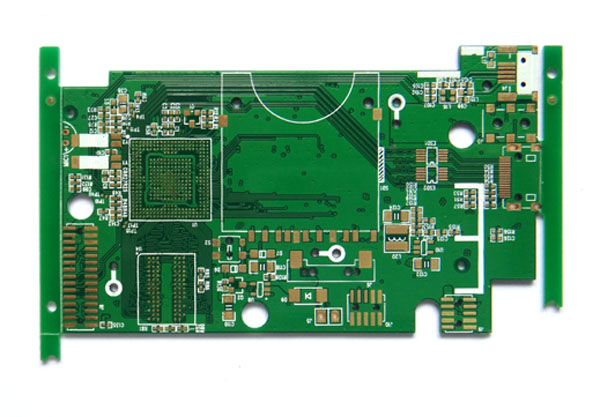

一、計算機輔助制造處理技術
計算機輔助制造(CAM)是根據所定工藝進行各種工藝處理。前面所講的各項工藝要求,都要在光繪之前做出必要的準備工作。比如鏡像、阻焊擴大、工藝線、工藝框、線寬調整、中心孔、外形線等問題都要在CAM這道工序來完成。特別需要注意,用戶文件中間距過小地方,必須做出相應的處理。
因為每個廠的工藝流程和技術水平各不相同,要達到用戶的最終要求,必須在制作工藝中做出必要的調整,以滿足用戶有關精度等各方面的要求。因此CAM處理是現代印制電路制造中必不可少的工序。
1.CAM所完成的工作
?、俸副P大小的修正,合拼D碼。
?、诰€條寬度的修正,合拼D碼。
?、圩钚¢g距的檢查,焊盤與焊盤之間、焊盤與線之間、線條與線條之間。
?、芸讖酱笮〉臋z查,合拼。
?、葑钚【€寬的檢查。
?、薮_定阻焊擴大參數。
?、哌M行鏡像。 、
?、嗵砑痈鞣N工藝線,工藝框。
?、釣樾拚齻任g而進行線寬校正。
?、庑纬芍行目?。
?、馓砑油庑谓蔷€。
?、藜佣ㄎ豢?。
?、馄窗?,旋轉,鏡像。
?、馄雌?。
?、鈭D形的疊加處理,切角切線處理。
?、馓砑佑脩羯虡?。
2.CAM工序的組織
由于現在市面上流行的CAD軟件多達幾十種,因此對于CAD工序的管理必須首先從組織上著手,好的組織將達到事半功倍的效果。由于Gerber數據格式已成為光繪行業的標準,所以在整個光繪工藝處理中都應以Gerber數據為處理對象。如果以CAD數據作為對象會帶來以下問題。
(1)CAD軟件種類太多,如果各種工藝要求都要在CAD軟件中完成,就要求每個操作員都要熟練掌握每一種CAD軟件的操作。這將要求一個很長的培訓期,才能使操作員成為熟練工,才能達到實際生產要求。這從時間和經濟角度都是不合算的。
(2)由于工藝要求繁多,有些要求對于某些CAD軟件來講是無法實現的。因為CAD軟件是做設計用的,沒有考慮到工藝處理中的特殊要求,因而無法達到全部的要求。而CAM軟件是專門用于進行工藝處理的,做這些工作是最拿手的。
(3)CAM軟件功能強大,但全部是對Getber文件進行操作,而無法對CAD文件操作。
(4)如果用CAD進行工藝處理,則要求每個操作員都要配備所有的CAD軟件,并對每一種CAD軟件又有不同的工藝要求。這將對管理造成不必要的混亂。
綜上所述,CAM組織應該是以下結構(尤其是大中型的企業)。
?、偎械墓に囂幚斫y一以Gerber數據為處理對象。
?、诿總€操作員須掌握CAD數據轉換為Gerber數據的技巧。
?、勖總€操作員須掌握一種或數種CAM軟件的操作方法。
?、軐erber數據文件制定統一的工藝規范。
?、軨AM工序可以相對集中由幾個操作員進行處理,以便管理。
合理的組織機構將大大提高管理效率、生產效率,并有效地降低差錯率,從而達到提高產品質量的效果。
二、光繪工藝
光繪工藝的一般流程是:檢查文件一確定工藝參數一CAD文件轉Gerber文件一CAM處理和輸出。
1.檢查文件
(1)檢查用戶的文件 用戶拿來的文件,首先要進行如下檢查。
?、贆z查磁盤文件是否完好。
?、跈z查該文件是否帶有病毒,有病毒則必須先殺毒。
?、蹤z查用戶數據格式。
?、苋绻荊erber文件,則檢查有無D碼表或內含D碼(RS274-X格式)。
用戶提供的原始數據,通常的格式如下:
Gerber (RS274D&RS274X);
HPGL1/2 (HP Graphic Layer);
Dxf&Dwg (Autocad for Windows);
Protel format(DDB\pcb\sch\prj);
Oi5000 (Orbotech output format);
Excellon1/2 (drill\rot);
IPC-D350 (netlist);
Pads2000 (job)。
