如何檢查PCB線路板圖紙設計是否正確
今天小編給大家分享一下如何檢查PCB電路板的設計圖是否正確,小編都給大家整理在這里了哦!

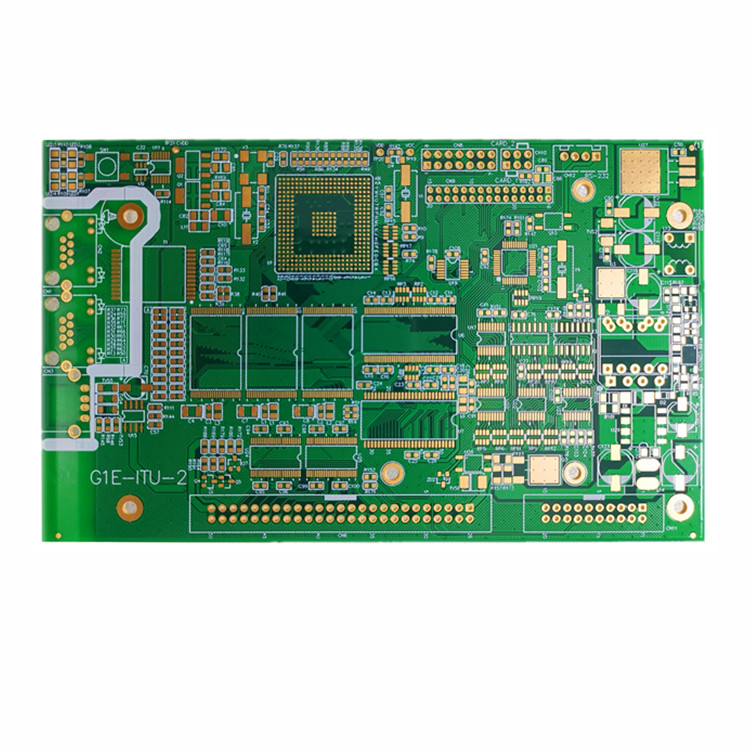

在PCB線路板布線完成了以后,就要對電路板進行設計規則檢驗,以確保電路板符合設計要求,所有網路都已經正確連接。PCB板設計規則檢驗中常用的檢驗項目如下:
1.線與線、線與元件焊盤、線與過孔、元件焊盤與過孔、過孔與過孔之間的距離是否合理,是否滿足生產要求。
2.對一些不理想的線是否進行修改。
3.模擬電路和數字電路部分,是否有各自獨立的地線。
4.后加在PCB板中的圖形(如圖標、注標)是否會造成信號短路。
5.多層線路板中的電源地層的外框邊緣是否縮小,如電源地層的銅箔露出容易造成短路。
6.電源線和地線的寬度是否合適,電源與地線之間是否緊藕合,在中是否還有能讓地線加寬的地方。
7.對于關鍵的信號線是否采取了最佳措施,如長度最短、加保護線、輸入線及輸出線被明顯的分開。
8.在PCB板上是否加有工藝線,阻焊是否符合生產工藝的要求,阻焊尺寸是否合適,字符標志是否壓在器件焊盤上。
設計規則檢驗結果可以分為兩種:一種是Report(報表)輸出,產生檢驗結果報表;另一種是OnLine檢驗,就是在布線過程中對電路板的電氣規則和布線規則進行檢驗。
PCB線路板的設計規則,包括電氣規則、布線、布局規則、高速電路設計規則、信號完整性等規則。通過本章的學習,對電路板的設計規則有了詳細的了解,為制作性能高效的PCB線路板打下基礎。
|
